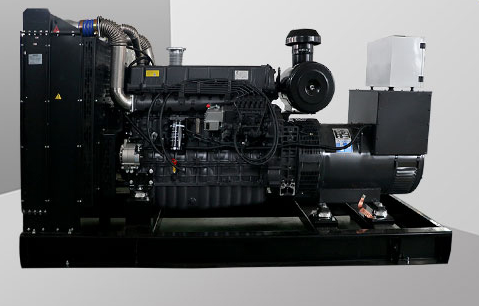

我公司是上柴发电机组是选用我国开发、使用广泛的135柴油发动机，其技术成熟、零配件易购，功率范围大。
我公司上柴135柴油发电机组采用刚性连接（高强度螺栓）方式，底座制作采用钢板折弯，有效提高了机组的避震效果，并专门装有高效避震装置，因此机组在安装时无特殊要求，按常规处理即可。
上海柴油机股份有限公司始建于1947年4月，原名上海柴油机厂，1993年改制为国有控股的上市公司。公司占地面积70万平方米，拥有员工3000多人，净资产19亿元。公司主要生产卡车、客车、工程机械、农用、船舶、发电机组用的柴油发动机、天然气发动机、二甲醚发动机以及混合动力，功率范围覆盖100－1000马力，排放可达到欧4、欧5标准，产品遍布中国和世界各区域。 产品具有优良的动力、经济型和可靠性。配套简单、维修方便，上百万台的市场保有量和良好的售后服务网络，让客户真正免除配件供应、维修服务的后顾之忧。 SC系列发电机组柴油机是以上柴公司成熟产品、年产销量超过8万台的D系列为基础，根据发电机组的使用工况和特性专门研发的经济、高效型柴油机，马力更大、动力更强、排放更低，是电站的理想配套动力。
1. 以上技术参数为50Hz，额定电压400/230V，功率因数0.8，接线方式为3相4线。60Hz发电机组可以根据客户的特殊需要订制。
2. 发电机可以根据客户的需要选用凯捷利、斯坦福、莉莱森玛、马拉 松等知名品牌。
3. 本数据表仅供参考，如有更改恕不另行通知。
安装示意图及参考尺寸
型号 | 混凝土基础平面（mm2） | 机房总面积（mm2） | 机房小高度（mm） |
V-68GF | 2500×1000 | 4400×3300 | 3000 |
V-80GF | 2500×1000 | 2500×1000 | 3000 |
V-104GF | 2700×1000 | 4600×3300 | 3000 |
V-120GF | 2700×1000 | 4700×3300 | 3000 |
V-140GF | 3000×1200 | 4900×3300 | 3000 |
V-160GF | 3500×1200 | 5000×3300 | 3000 |
V-200GF | 3500×1500 | 5000×3300 | 3000 |
V-260GF V-300GF V-320GF | 4000×1500 | 6000×3300 | 3000 |
V-360GF V-400GF | 4000×1500 | 6000×3300 | 3000 |
国产机组机房参考尺寸
型号 | 机房小高度（mm） | 备注 |
单台40-200KW6缸机机房 | 5000×3600×3200 | 135系列 |
2台40-200KW6缸机机房 | 6000×5000×3500 | 135系列 |
单台200-400KW12缸机机房 | 6000×5000×3200 | 135系列 |
2台200-400KW12缸机机房 | 8000×6000×3500 | 135系列 |
单台（闭式）500-600KW机房 | 10000×7000×5000 | 8V190 |
单台（开式）500-600KW机房 | 9000×7000×5000 | 8V190 |
单台（闭式）700-1000KW机房 | 11000×8000×5500 | 12V190 |
单台（开式）700-1000KW机房 | 9000×8000×5500 | 12V190 |
柴油发电机组使用注意事项说明
1、柴油使用0#～-30#号轻柴油；机油指定使用15W-40CD级机油（或根据柴油机说明书要求）。
2、启动温度为+5℃以上；带水油温加热装置时，启动温度为-15℃；机组在0℃以下使用时，应采用防冻液和其他低温启动措施。
3、机组噪音系数：≤85～95db（A），符合国际标准。
4、本公司除可提供8KW-1600KW陆用机组外，也可提供相同功率档的船用机组和60HZ 1800转/分的各种发电机组。
5、本公司生产的发电机组符合GB/T2820.1、.5、.6及ISO8528“往复式内燃机驱动的发电机组”标准的规定。
6、调压方式：自动或手动。
7、寒冷地区的用户注意：按照气温的变化，对机油、柴油、冷却液要适当调整，才能保证机组正常运行。
8、随着产品的不断更新，样本参数如有变化或更改，以随机文件为准，本公司拥有终解释权，恕不另行通知。
