格泰威勒牌-静音柴油发电机组
格泰威勒牌-静音柴油发电机组

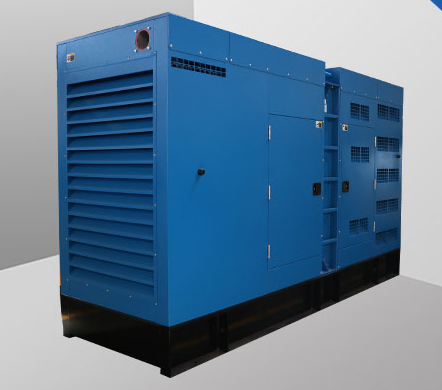

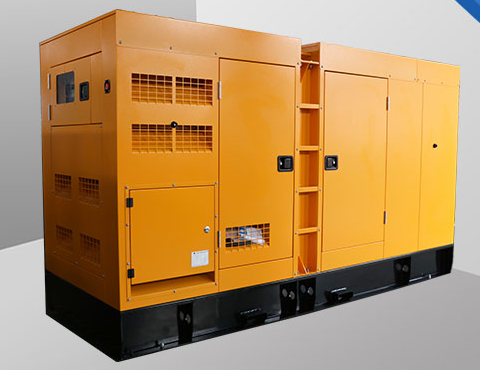

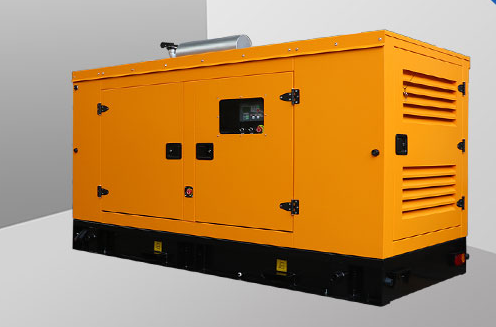

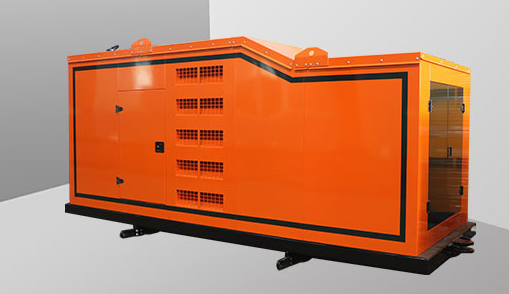

我公司生产的超静音柴油发电机选用国内外知名品牌MTU、珀金斯、沃尔沃遍达、Cummins、上柴股份、玉柴等柴油发动机来成套。通过国家专利技术的静音箱均采用鞍钢3mm冷板制作；同时经过严格的酸洗磷化及多层烤漆处理，有效达到防火防腐蚀效果。底部带有八小时油箱；内部采用厚度达5公分高密度阻燃优质吸音棉处理；排烟系统采用隔热棉处理并进行二级消音装置，运行时噪音保持在68分贝以下。独特的排污阀设计、电瓶开关设计、防爆灯装置更具人性化。 我公司的静音发电机凭借精湛的做工、显著的降噪效果迅速被国内外客户所喜爱并获得大量出口订单，远销东南亚、美洲及非洲国家。作为公司主打特色的低噪音发电机组产品，不能满足于现状，要不断创新改革，设计制造出更具降噪效果的低噪音发电机组产品。
产品特点
产品符合GB/T2820-1997或GB12786-91国家标准，并已批量投放市场。超静音柴油发电机组广泛应用于邮电通讯、宾馆大厦、娱乐场所、医院、商场、工矿企业等对环境噪声要求严格的场所，作为常用或备用电源。
1.显著的低噪声性能，机组噪声限值距机组7米处68分贝。
2.静音箱为环保型烤漆型，经酸洗磷化处理，可起到防火防腐蚀效果。同时具备独特的防雨槽与密封件设计，静音箱防雨耐气候等级更高。
3.总体设计结构紧凑，体积小，造型新颖美观。
4.高效降噪型多路进排气进排风通道设计，有效防止杂物和粉尘吸入,加大进风与排风面积，保证机组具备充足的动力性能保证。
5.大型阻抗复合式消音器,达到良好的降噪效果。
6.八小时大容量底座日用燃油箱。
7.特设快速开启盖板，维护保养更方便。
序号 | 规格 | 外形尺寸 | 配套油机（以康明斯为例） |
1 | 15-24KW | 2300*1000*1550 | 适配康明斯4BT3.9-G2 |
2 | 30-60KW | 2300*1005*1550 | 适配康明斯4BTA3.9-G2 |
3 | 75KW | 2400*950*1500 | 适配康明斯4BTA3.9-G11 |
4 | 100KW | 2850*1080*1590 | 适配康明斯6BTA5.9-G2 |
5 | 135-150KW | 3155*1080*1610 | 适配康明斯6BTAA5.9-G12 |
6 | 180KW | 3260*1255*1980 | 适配康明斯6CTA8.3-G2 |
7 | 200-250KW | 3405*1255*1980 | 适配康明斯6CTAA8.3-G2、6LTAA8.9-G2 |
8 | 280KW | 3850*1800*2200 | 适配康明斯NTA855-G1、NTA855-G4 |
9 | 300KW | 4000*1800*2200 | 适配康明斯NTA855-G7 |
10 | 350-400KW | 4300*2100*2500 | 适配康明斯KTA19-G3A |
11 | 500KW | 4600*2100*2500 | 适配康明斯KTA19-G6A |
备注： | 喷塑工艺为：打磨、除油，清洗、酸洗、清洗、表调、磷化（喷砂）、喷粉、烘烤、烘烤时间为1小时10分左右，烘烤温度为220分钟左右。外部采用304不锈钢螺丝,不锈钢铰链,箱体不生锈,不变色. | ||

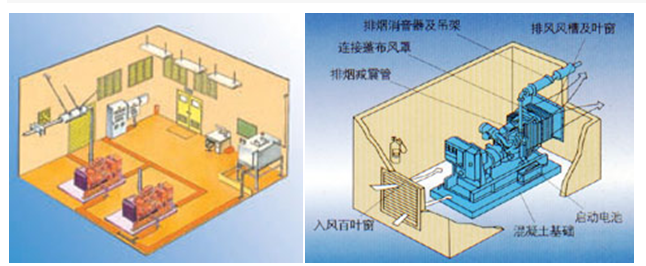

安装示意图及参考尺寸
型号 | 混凝土基础平面（mm2） | 机房总面积（mm2） | 机房小高度（mm） |
V-68GF | 2500×1000 | 4400×3300 | 3000 |
V-80GF | 2500×1000 | 2500×1000 | 3000 |
V-104GF | 2700×1000 | 4600×3300 | 3000 |
V-120GF | 2700×1000 | 4700×3300 | 3000 |
V-140GF | 3000×1200 | 4900×3300 | 3000 |
V-160GF | 3500×1200 | 5000×3300 | 3000 |
V-200GF | 3500×1500 | 5000×3300 | 3000 |
V-260GF V-300GF V-320GF | 4000×1500 | 6000×3300 | 3000 |
V-360GF V-400GF | 4000×1500 | 6000×3300 | 3000 |
国产机组机房参考尺寸
型号 | 机房小高度（mm） | 备注 |
单台40-200KW6缸机机房 | 5000×3600×3200 | 135系列 |
2台40-200KW6缸机机房 | 6000×5000×3500 | 135系列 |
单台200-400KW12缸机机房 | 6000×5000×3200 | 135系列 |
2台200-400KW12缸机机房 | 8000×6000×3500 | 135系列 |
单台（闭式）500-600KW机房 | 10000×7000×5000 | 8V190 |
单台（开式）500-600KW机房 | 9000×7000×5000 | 8V190 |
单台（闭式）700-1000KW机房 | 11000×8000×5500 | 12V190 |
单台（开式）700-1000KW机房 | 9000×8000×5500 | 12V190 |
柴油发电机组使用注意事项说明
1、柴油使用0#～-30#号轻柴油；机油指定使用15W-40CD级机油（或根据柴油机说明书要求）。
2、启动温度为+5℃以上；带水油温加热装置时，启动温度为-15℃；机组在0℃以下使用时，应采用防冻液和其他低温启动措施。
3、机组噪音系数：≤85～95db（A），符合国际标准。
4、本公司除可提供8KW-1600KW陆用机组外，也可提供相同功率档的船用机组和60HZ 1800转/分的各种发电机组。
5、本公司生产的发电机组符合GB/T2820.1、.5、.6及ISO8528“往复式内燃机驱动的发电机组”标准的规定。
6、调压方式：自动或手动。
7、寒冷地区的用户注意：按照气温的变化，对机油、柴油、冷却液要适当调整，才能保证机组正常运行。
8、随着产品的不断更新，样本参数如有变化或更改，以随机文件为准，本公司拥有终解释权，恕不另行通知。
