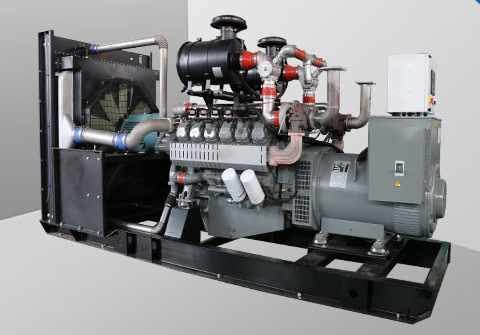

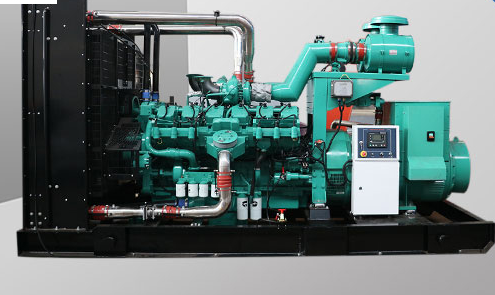

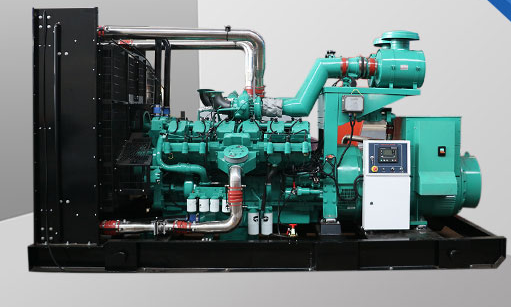

燃气发电机组其主要燃料为天然气、油田伴生气、液化石油气等,普遍应用于油田及天然气资源丰富的地区。该机启动迅速,操作方便,保护系统齐全,各项经济指标先进,可做为油田及地方企业动力、电力设备。 其主要应用有:
(1)利用井口伴生气带动抽油机;
(2)利用多余天然气发电上网;
(3)利用集输站分离的天然气带动注水泵和混输泵;
(4)天然气加气站,作替代电源或直接驱动压缩机;
(5)酒店作备用/替代电源;
(6)应用于冷热电联供系统,实现能源的梯级利用,综合效率高,降低运营成本;
(7)建立中小型发电站。
1、气体发动机:采用道依茨6M、8M、234、604、620系列和康明斯B系列,C系列,L系列,M系列,N系列,K系 列柴油发动机为开发本体,根据气体燃料的物理特性,对缸盖、活塞、活塞环、进排气门及气门座圈、凸轮轴等主要热负荷部件进行重新优化设计,延长了发动机在 高热负荷工况时的使用寿命。对风扇、散热水箱、中冷器、涡轮增压器、排气歧管等部件依据气体机特点重新选型,是真正意义上的气体发动机。
2、工业级点火控制系统:电控(ECU)顺序点火系统,根据气体发电机组使用工况,通过软件对其进行实时标定,编制负荷-点火MAP图,精确控制点火时间。匹配工业级高能量独立点火线圈(80毫焦-300毫焦可选择)和火花塞,提高燃烧效率,降低发动机排温,改善启动性能,稳定而可靠。
3、燃气专用速度控制系统:采用国际知名品牌燃气专用速度控制器,转速波动小,瞬态反应快,运行平稳,输出电源质量高,机组电器性能达到G2标准以上。 稳态转速调整率≤±0.2% 瞬态转速调整率≤±4% 频率波动率≤±0.5% 稳态电压调整率≤±0.3% 稳定时间≤2秒。
4、低压力设计、低燃料消耗:采用国际先进燃气流量控制技术、稀薄燃烧技术,优化增压系统,精确高能量点火,提供发动机燃烧效率,降低燃料消耗。管线压力达到0.5kpa即可使用。
5、发电机:采用知名品牌的无刷自励带电压自动调节器的同步发电机,主转子为整体凸极冲片,采用铝压铸和全阻尼绕组连成一体,绕组间层采用高级热固性环氧填充,具有良好的电气绝缘性和可靠的机械强度。发电机符合GB755,BS5000,VDE0530,NEMAMG1-22,IED34-1,CSA22.2和AS1359标准。
6、燃气供应安全阀组:燃气调节管线及安全设计符合欧盟气体零部件标准90/356/EWG的认证。
7、机组控制柜:采用国际知名品牌comAp控制器,有极高的可靠性和稳定性。模块化设计,结构紧凑,接线简单,操作简便,维修方便。控制屏具有4行超宽LCD文本显示及多种保护功能,可实现远程监控。
8、余热回收系统:采用高效率热交换器,回收缸套水和烟气余热,产生高品质热水或蒸汽,机组总热效率大于85%(可根据客人具体要求进行设计),符合欧洲DGRL 97/23标准
9、智能化热电联产控制控制系统:专利技术生产的智能CHP管理系统,能实现以热定电或以电定热,满足用户的不同需求。

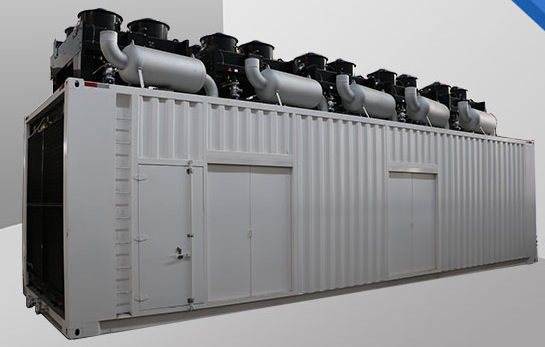

10、静音设计:7米处机组噪音声压等级≤70分贝,部分机组小于55分贝。
11、气体机组制造标准:符合NEMA/ISO/IEC/CSA、ISO8528、ISO3046、GB/T2820.5-1997、BG/T22343-2008。
12、气体机组安全标准:符合欧洲燃气系统技术规范90/356/EWG、ECE R110、R67、CE标准。
常用功率 | 发动机型号 | 缸数 | 缸径/行程 (mm) | 燃气消耗量 (m3/kwh) | 燃料 | 外形尺寸 (L×W×H) (mm) | 重量 (kg) | |
KVA | KW | |||||||
25 | 20 | 4NG3.9-G1 | 4 | 102/120 | ≤0.33 | NG | 2100×730×1570 | 880 |
34 | 27 | 4NG4.0-G1 | 4 | 100/127 | ≤0.33 | NG | 1800×730×1260 | 930 |
37.5 | 30 | 4NG3.9TAA-G1 | 4 | 102/120 | ≤0.33 | NG | 2100×730×1670 | 1190 |
50 | 40 | 6NG6.0-G1 | 6 | 100/127 | ≤0.33 | NG | 2100×780×1450 | 1190 |
52.5 | 42 | 4NG3.9TAA-G2 | 4 | 102/120 | ≤0.33 | NG | 2100×830×1670 | 1200 |
70 | 56 | 6NG5.9TAA-G1 | 6 | 102/120 | ≤0.33 | NG | 2490×830×1770 | 1400 |
94 | 75 | 6NG5.9TAA-G3 | 6 | 102/120 | ≤0.33 | NG | 2490×830×1770 | 1490 |
112 | 90 | 6NG5.9TAA-G4 | 6 | 102/120 | ≤0.33 | NG | 2490×830×1770 | 1560 |
125 | 100 | 6NG5.9TAA-G5 | 6 | 102/120 | ≤0.33 | NG | 2490×830×1770 | 1590 |
150 | 120 | 6NG8.3TAA-G1 | 6 | 114/135 | ≤0.33 | NG | 2680×860×1730 | 1710 |
163 | 130 | 6NG8.3TAA-G2 | 6 | 114/135 | ≤0.33 | NG | 2680×860×1730 | 1740 |
182 | 145 | 6NG8.3TAA-G3 | 6 | 114/135 | ≤0.33 | NG | 2680×860×1730 | 1770 |
200 | 160 | 6NG8.3TAA-G4 | 6 | 114/135 | ≤0.33 | NG | 2680×860×1730 | 1800 |
250 | 200 | 6NG8.9TAA-G1 | 6 | 114/135 | ≤0.33 | NG | 2800×1090×1715 | 2040 |
280 | 224 | 6NG14TA-G1 | 6 | 140/152 | ≤0.33 | NG | 2930×1100×1650 | 3410 |
312 | 250 | 6NG14TA-G2 | 6 | 140/152 | ≤0.33 | NG | 2930×1100×1650 | 3450 |
375 | 300 | 6NG14TAA-G1 | 6 | 140/152 | ≤0.33 | NG | 3485×1155×1640 | 3670 |
450 | 360 | 6NG19TA-G1 | 6 | 159/159 | ≤0.33 | NG | 3600×1355×1910 | 3970 |
500 | 400 | 6NG19TA-G2 | 6 | 159/159 | ≤0.33 | NG | 3600×1355×1910 | 4040 |
550 | 440 | 6NG19TA-G3 | 6 | 159/159 | ≤0.33 | NG | 3600×1355×1910 | 4170 |
625 | 500 | 6NG19TAA-G1 | 6 | 159/159 | ≤0.33 | NG | 3720×1640×2040 | 4470 |
660 | 528 | 12NG38TAA-G1 | 12 | 159/159 | ≤0.33 | NG | 4660×2090×2320 | 6900 |
800 | 640 | 12NG38TAA-G2 | 12 | 159/159 | ≤0.33 | NG | 4660×2090×2320 | 7400 |
910 | 728 | 12NG38TAA-G3 | 12 | 159/159 | ≤0.33 | NG | 4660×2090×2320 | 7720 |
1038 | 830 | 12NG38TAA-G4 | 12 | 159/159 | ≤0.33 | NG | 4660×2090×2320 | 7900 |
1. 以上技术参数为50Hz,额定电压400/230V,功率因数0.8,接线方式为3相4线。60Hz发电机组可以根据客户的特殊需要订制。
2. 发电机可以根据客户的需要选用斯坦福、莉莱森玛、马拉松等知名品牌。
3. 本数据表仅供参考,如有更改恕不另行通知。
型号 | 混凝土基础平面(mm2) | 机房总面积(mm2) | 机房小高度(mm) |
V-68GF | 2500×1000 | 4400×3300 | 3000 |
V-80GF | 2500×1000 | 2500×1000 | 3000 |
V-104GF | 2700×1000 | 4600×3300 | 3000 |
V-120GF | 2700×1000 | 4700×3300 | 3000 |
V-140GF | 3000×1200 | 4900×3300 | 3000 |
V-160GF | 3500×1200 | 5000×3300 | 3000 |
V-200GF | 3500×1500 | 5000×3300 | 3000 |
V-260GF V-300GF V-320GF | 4000×1500 | 6000×3300 | 3000 |
V-360GF V-400GF | 4000×1500 | 6000×3300 | 3000 |
国产机组机房参考尺寸
型号 | 机房小高度(mm) | 备注 |
单台40-200KW6缸机机房 | 5000×3600×3200 | 135系列 |
2台40-200KW6缸机机房 | 6000×5000×3500 | 135系列 |
单台200-400KW12缸机机房 | 6000×5000×3200 | 135系列 |
2台200-400KW12缸机机房 | 8000×6000×3500 | 135系列 |
单台(闭式)500-600KW机房 | 10000×7000×5000 | 8V190 |
单台(开式)500-600KW机房 | 9000×7000×5000 | 8V190 |
单台(闭式)700-1000KW机房 | 11000×8000×5500 | 12V190 |
单台(开式)700-1000KW机房 | 9000×8000×5500 | 12V190 |
1、柴油使用0#~-30#号轻柴油;机油指定使用15W-40CD级机油(或根据柴油机说明书要求)。
2、启动温度为+5℃以上;带水油温加热装置时,启动温度为-15℃;机组在0℃以下使用时,应采用防冻液和其他低温启动措施。
3、机组噪音系数:≤85~95db(A),符合国际标准。
4、本公司除可提供8KW-1600KW陆用机组外,也可提供相同功率档的船用机组和60HZ 1800转/分的各种发电机组。
5、本公司生产的发电机组符合GB/T2820.1、.5、.6及ISO8528“往复式内燃机驱动的发电机组”标准的规定。
6、调压方式:自动或手动。
7、寒冷地区的用户注意:按照气温的变化,对机油、柴油、冷却液要适当调整,才能保证机组正常运行。
8、随着产品的不断更新,样本参数如有变化或更改,以随机文件为准,本公司拥有终解释权,恕不另行通知。
